Вентилни отводи
Вентилен отвод или устройство за защита от пренапрежение е техническо изделие, изолирано до предварително определена стойност на напрежението и произведено така, че да отвежда към земята, свръхнапреженията предизвикани от комутации или мълнии.
Устройствата за защита от пренапрежение защитават мрежата и тяхното оборудване от пренапрежения. Те са от ключово значение за подобряване качеството и надеждността на електрозахранването.
Вентилните отводи/Устройствата за защита от пренапрежение се делят на групи:
По напрежение: за високо напрежение; • за средно напрежение ; • за ниско напрежение
По област на приложение: За защита на електропроводна мрежа и оборудване към тях • защита на оборудването в подстанции, мощностни трансформатори и двигатели в промишлени инсталации.; • специални приложения за железопътни мрежи
По клас на разряд: 1, 2, 3, 4, 5
Некст енерджи ЕООД предлага в своето портфолио вентилни отводи за средно и високо напрежение на производителите ENSTO NOVEXIA SA и TRIDELTA MEIDENSHA GmbH
ENSTO NOVEXIA SA
VARISIL™ е запазена търговска марка на ENSTO NOVEXIA SA (закупили през 2016 година заводите на Tridelta Parfoudres /бивши Areva Parafoudres/ във Bagneres de Bigorre, Франция)

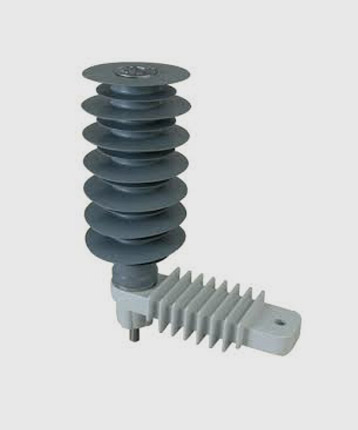

VARISIL™ тип HE : клас 1
Метало-окисен вентилен отвод с цялостна полимерна обвивка за напрежения от 3kV до 36 kV
област на приложение: за защита на електропроводната мрежа и нейните съоръжения.

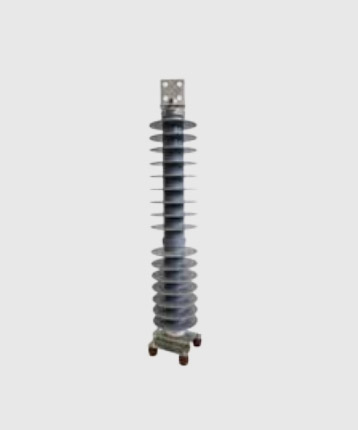

VARISIL™ тип HI : клас 2
Метало-окисен вентилен отвод с цялостна полимерна обвивка за напрежения от 5kV до 144 kV

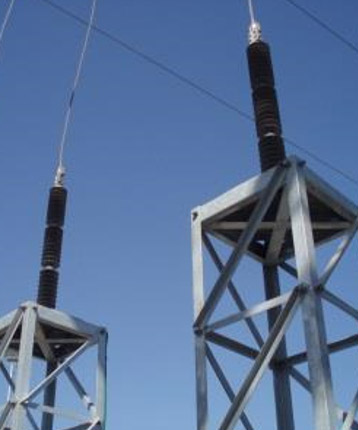

област на приложение: за защита на оборудването в подстанции, мощностни трансформатори и двигатели в промишлени инсталации.

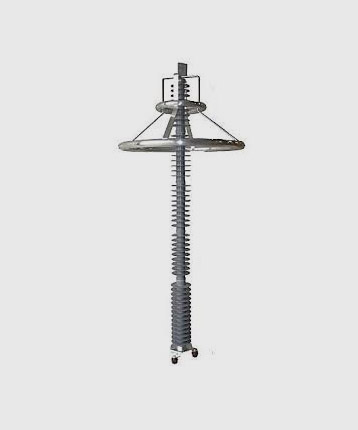

VARISIL™ тип HTS : клас 3
Метало-окисен вентилен отвод в цялостен полимерен корпус за напрежения от 5kV до 170 kV
Приложение: Благодарение на армираната ватна конструкция от фибростък ло, вентилните отводи VARISILTM HTS са устойчиви на експлозия и предотвратяват механичното увреждане на намиращото се в близост оборудване.
VARISIL™ тип HTS : клас 3
Метало-окисен вентилен отвод в цялостен полимерен корпус за напрежения от 150kV до 204 kV
Приложение: Продуктовата гама на вентилни отводи VARISILTM HTS e предназначена за постигане на най-високите нива на надеждност, които са основни
за захранващи мрежи и промишлени инсталации с нива на напрежение до 245kV.

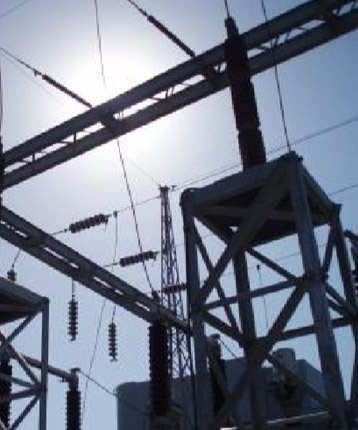

Те са особено подходящи за защита от пренапрежения на високоволтовото оборудване ВН в подстанции и за защита от пренапрежения на алтернатори и двигатели в промишлеността.
Техните оптимизирани нива на ограничение при защита позволяват да се увеличат границите на защитата на инсталации за изпълнение на правилата за координация на изолацията.
TRIDELTA-Meidensha GmbH

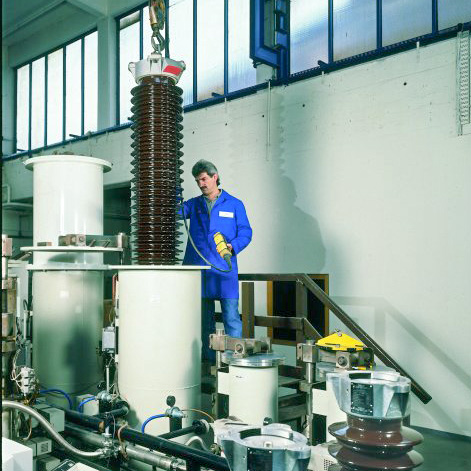

От повече от 50 години Tridelta-Meidensha GmbH произвежда висококачествени отводители във фабриката в Хермсдорф / Германия.
Днес защитите от пренапрежение на TRIDELTA са с най-доброто качество в световен мащаб, с най-висока надеждност и без поддръжка през целия им експлоатационен живот. Портфолиото от металоксидни вентилни отводи за напрежения от 1 kV до 800 kV се допълва от индивидуални решения за специални приложения. Вентилни отводи на Триделта са в надеждна, дългосрочна употреба в повече от 100 страни по света и успешно се доказват в най-тежките климатични условия.
От 2015 г. TRIDELTA е част от Meiden Corporation , Япония – производител с 40 годишна история на MOV (metal oxide varistor) блокове, които са сърцевината на всеки вентилен отвод.
TRIDELTA SB, SBK, SBKC, SBKT
Всички конструкции на продуктите на TRIDELTA съдържат отлична система за уплътняване, която предотвратява проникването на влага и осигурява десетилетия надеждност и безпроблемна работа. Разлчните видове вентилни отводи TRIDELTA предлагат оптимална защита от пренапрежение за различни изисквания и области на приложение, като:
– най-високи механични храктеристики за райони с висока сеизмична активност или при използване на отвода като опора
– подходящи показатели на издръжливост на външни замърсители – за пустинни и крайбрежни региони и райони с високо замърсяване на въздуха
TRIDELTA предлага три конструкции на отводи със силиконов корпус. Всичките три вида използват висококачествен LSR-силикон, който има дълготрайна хидрофобност и UV устойчивост и осигурява отлични характеристики срещу изкуствено замърсяване.
В сравнение с порцелановите отводи, силиконовите отводи имат по-малко тегло, което позволява лесен транспорт, минимизира опасността от повреди по време на транспортирането и монтажа и позволява всички варианти на инсталация като напр. приложението им за защита на електропроводи.
Разликата между трите конструкции на TRIDELTA вентилни отводи със силиконови корпуси SBK, SBKC и SBKT се състои в тяхното проектиране и настройка.
